Синхронный механизм для раздвижных дверей SRK-2 [для "НОВАТОР 51" и "НОВАТОР 94"]
Синхронный механизм для раздвижных дверей SRK-2 [для "НОВАТОР 51" и "НОВАТОР 94"]
Синхронный механизм для раздвижных дверей SRK-2 [для "НОВАТОР 51" и "НОВАТОР 94"]
Синхронный механизм для раздвижных дверей SRK-2 [для "НОВАТОР 51" и "НОВАТОР 94"]

Синхронный механизм для раздвижных дверей SRK-2 [для "НОВАТОР 51" и "НОВАТОР 94"]

770 грн.
Складская программа: Под заказ [до 7 дней]



Синхронный механизм для раздвижных дверей SRK-2.

Синхронный тросовый механзим для одновременного открывания двух раздвижных дверей.
Подходит для таких подвесных систем, как Новатор 51, Новатор 94, а также для различных систем верхнего опирания от других производителей.

Синхронный тросовый механизм для раздвижных дверей  SRK-2 рассчитана на длину проема от 2000мм до 3000мм. Обеспечивает бесшумное и мягкое скольжение створок весом до 100 кг за счет специального покрытия троса.

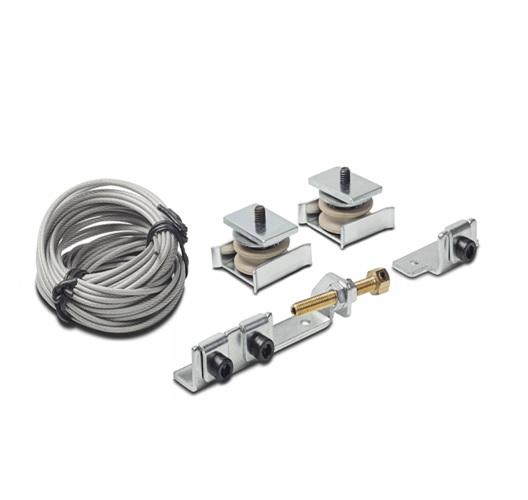

Комплектация синхронного механизма SRK-2:
- стальной трос в оболочке ПВХ, 1 шт;
- торцевые колеса — 2шт;
- крепежный кронштейн — 1 шт;
- фиксатор троса — 1 шт.

Примечание: для правильной работы синхронного механизма для раздвижных дверей и плавного одновременного движения створок, зазор между дверным полотном и нижней частью верхнего профиля должен быть не меньше 23 мм.

Инструкци я по монтажу синхронного механизма «5КК-2»

Синхронный механизм для системы верхнего крепления.

Механизм для синхронного открытия двух дверей. Используется для межкомнатных дверей и шкафов. Максимальный вес дверей 100 кг. Длина профиля: до 3 м. Толщина дверного полотна от 16 до 40 мм.

Комплектация набора «5КК- 2»:
фиксатор - 2 шт.,
трос - 1 шт.,
колесо - 2 шт.

Роликовый механизм используется вместе с системой Новатор 94, Новатор 51.

Примечание №1.
Для правильної роботи синхронного механізму для розсувних дверей відступ між дверним полотном і нижньою частиною верхнього профілю повинен бути не менше 23 мм.

Примечание №2.
Степень натяжения троса регулируется вручную и не требует больших усилий. Обязательно убедитесь, что трос во время движения дверей нк касется кареток. Приблизительно через месяць эксплуатации системы, трос необходимо подтянуть.

  1. Для монтажа синхронного механизма Вам нужно:
    -    Новатор 51 или Новатор 94, с длиной профиля 2-3 м;
    -    дополнительный комплект роликов на вторые двери;
    -    синхронный механизм 5ВК-2;
    -    инструкция по сборке 5ВК-2;
    -    ДВП заготовки дверей порезанные і закромкованные.
  2. Установите Новатор, согласно инструкции по монтажу к Новатору, на двое дверей.
  3. Закрепите на верхних торцах дверей по центру детали: фиксатор 1 и фиксатор 2 (рис. 1).
  4. Зафиксируйте по торцах профиля колёса механизма (рис. 1).
  5. Заведите трос (рис. 1). Установите двери в закрытое положение. Зафиксируйте трос у фиксаторах, немного с натягом.
